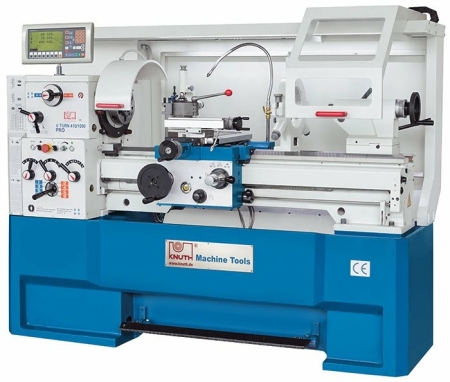

Draaimachine V Turn 410 Pro
De nieuw ontworpen Knuth draaimachine PRO-modellen van onze bestseller V-Turn overtuigen door verbeterde ergonomie en meer veiligheid. Uitgerust met een frequentieregelaar en een krachtige spilmotor bereiken ze moeiteloos 3.000 omwentelingen per minuut.
Werkstukken met een kleine diameter kunnen daardoor efficient worden bewerkt.
Tegelijkertijd bieden de modellen ook kracht en stabiliteit voor zwaardere verspaning. De ingebouwde functie voor constante snijsnelheid past bij vlakdraaien het spiltoerental aan de diameter aan en maakt draaieresultaten mogelijk die vergelijkbaar zijn met CNC-machines.
- Ergonomische machinebehuizing

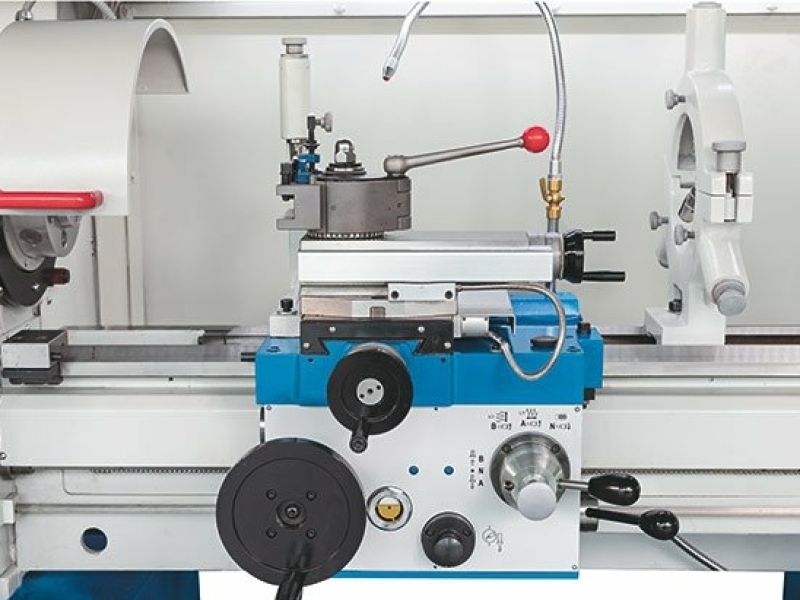

- Geoptimaliseerde slotkast met automatische voeding
- Constante snijsnelheid
- Hoog spiltoerental en hoog motorvermogen
- Rollagers van de wereldwijd toonaangevende fabrikant NSK
€ 20.800,-
V-Turn 410 PRO
Product details
Technische specificaties
| Werkbereik | |
| Centerafstand | 1000 mm |
| Centerhoogte | 205 mm |
| Draaidiameter boven bed | 380 mm |
| Draaidiameter boven support | 255 mm |
| Draaidiameter over zak | 580 mm |
| Breedte zak | 250 mm |
| Bedbreedte | 250 mm |
| Verplaatsingen | |
| Verplaatsing X-as | 210 mm |
| Verplaatsing Z1-as | 140 mm |
| Zwenkbereik bovenslede | ± 45° |
| Vaste kop | |
| Toerentalbereik, hoog | 550 - 3000 1/min |
| Toerentalbereik, laag | 30 - 550 1/min |
| Spildoorlaat | 52 mm |
| Spilopname | Camlock D1-6 |
| Voeding | |
| Voeding X-as | 0,013 - 0,45 mm/omw. |
| Voeding Z-as | 0,026 - 0,9 mm/omw. |
| Draadsnijden | |
| Draad, metrisch | (39) 0,2-14 mm |
| Draad, diametraal | (21) 8-44 DP |
| Draad, module | 0,3 mm - 3,5 mm |
| Draad, Whitworth | (45) 2-72 TPI |
| Losse kop | |
| Diameter losse kop | 50 mm |
| Opname losse kop | 4 MT |
| Verplaatsing losse kop | 120 mm |
| Dwarsverstelling | ± 13 mm |
| Aandrijfvermogen | |
| Motorvermogen | 5.5 kW |
| Afmeting en gewicht | |
| Totale afmetingen | 1,94 x 1 x 1,6 m |
| (lengte x breedte x hoogte) | |
| Gewicht | 1210 kg |
| Werkbereik | |
| Centerafstand | 1000 mm |
| Centerhoogte | 205 mm |
| Draaidiameter boven bed | 380 mm |
| Draaidiameter boven support | 255 mm |
| Draaidiameter over zak | 580 mm |
| Breedte zak | 250 mm |
| Bedbreedte | 250 mm |
| Verplaatsingen | |
| Verplaatsing X-as | 210 mm |
| Verplaatsing Z1-as | 140 mm |
| Zwenkbereik bovenslede | ± 45° |
| Vaste kop | |
| Toerentalbereik, hoog | 550 - 3000 1/min |
| Toerentalbereik, laag | 30 - 550 1/min |
| Spildoorlaat | 52 mm |
| Spilopname | Camlock D1-6 |
| Voeding | |
| Voeding X-as | 0,013 - 0,45 mm/omw. |
| Voeding Z-as | 0,026 - 0,9 mm/omw. |
| Draadsnijden | |
| Draad, metrisch | (39) 0,2-14 mm |
| Draad, diametraal | (21) 8-44 DP |
| Draad, module | 0,3 mm - 3,5 mm |
| Draad, Whitworth | (45) 2-72 TPI |
| Losse kop | |
| Diameter losse kop | 50 mm |
| Opname losse kop | 4 MT |
| Verplaatsing losse kop | 120 mm |
| Dwarsverstelling | ± 13 mm |
| Aandrijfvermogen | |
| Motorvermogen | 5.5 kW |
| Afmeting en gewicht | |
| Totale afmetingen | 1,94 x 1 x 1,6 m |
| (lengte x breedte x hoogte) | |
| Gewicht | 1210 kg |
3-assige positie-indicator X.pos 3.2 VC
Door de integratie van meerdere functies biedt deze nieuwe generatie digitale 3-assige displays een aanzienlijk betere controle over de verspaningsprocessen, wat leidt tot minder stilstand tijd en een lager foutenpercentage
De nieuwe generatie displays maakt bovendien gebruik van de System-on-Chip-integratie van alle functies op één chip, wat resulteert in een compacter en tegelijkertijd betrouwbaarder ontwerp. Daarnaast is de CPU-prestatie verhoogd en is het display vergroot tot 7 inch (17,8 cm), zodat alle functies en cijfers direct en overzichtelijk beschikbaar zijn
De volledig gesloten behuizing bestaat uit een hoogwaardige polyesterfolie die beschermt tegen schadelijke atmosferen, stof en dampen in de werkplaats en een hoge bestendigheid tegen chemicaliën en de meeste industriële oplosmiddelen ft
Optische maatstaven: 5 μm resolutie (0,005 mm) met een aluminium buitenafdekking ter bescherming tegen olie, koelmiddel en spanen.
Basisfuncties
Geavanceerde functies
- Aspositie blijft behouden wanneer de uitlezing wordt uitgeschakeld
- Berekening van steekcirkels
- Omschakeling radius/diameter
- Referentiefunctie voor gereedschapsmeting
- Conusdraaifunctie
Constante snijsnelheid
- Maakt constante snijsnelheid mogelijk tijdens het draaien: het spindeltoerental past zich automatisch aan op basis van de draaidiameter.
V Turn 410 Pro draaimachine
De nieuwe Knuth PRO-versie draaimachine biedt verbeterde prestaties en ergonomie, een uitgebreidere standaarduitrusting en een vernieuwd ontwerp dat aansluit op de eisen van de moderne gebruiker.
