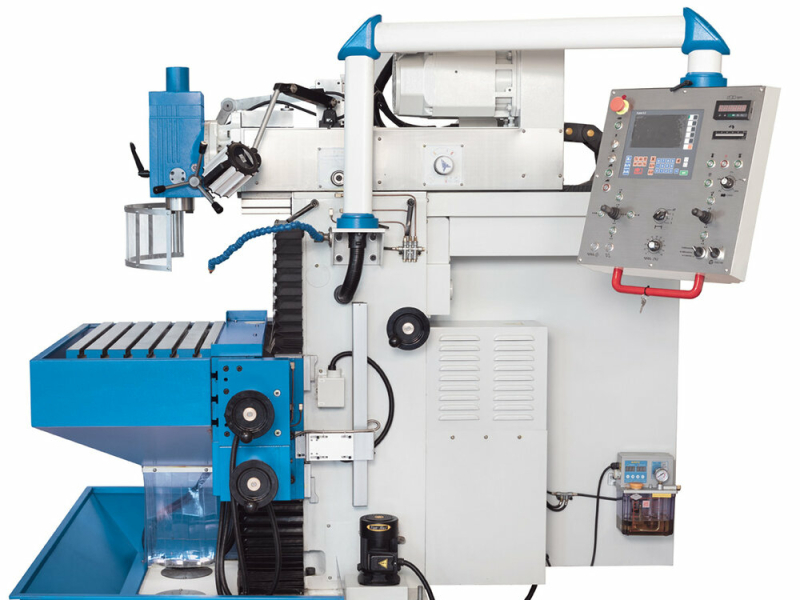

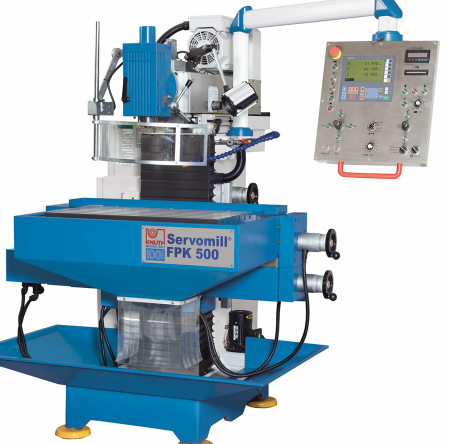

Freesmachine Servomill FPK 500

Geïntegreerde elektronica voor eenvoudiger, nauwkeuriger en efficiënter conventioneel frezen

• De Servomill-machines vertegenwoordigen een nieuwe generatie conventionele freesmachines.
• Alle Servomill-series kenmerken zich door eenvoudige bediening, aanzienlijk hogere precisie en verbeterde verspaningsprestaties.
• De hoge betrouwbaarheid en lange levensduur van alle toegepaste componenten verlagen de onderhoudskosten aanzienlijk en zorgen daardoor voor een hogere beschikbaarheid.

  Ontwerp en constructie

• Het ontwerp van de FPK-serie is een moderne interpretatie van de klassieke universele gereedschapsfreesmachine, die in veel werkplaatsen en productieomgevingen wordt gebruikt.

• De machinestandaard in console-uitvoering is een moderne constructie van hoogwaardig grijs gietijzer, ontworpen voor precisie en duurzaamheid.

• Als beproefd ontwerpkenmerk zijn alle bedieningselementen geconcentreerd aan de rechterzijde van de machine, waardoor de operator het volledige bewerkingsproces optimaal kan controleren.

• De prismatische geleidingen zijn dankzij hun grote contactoppervlak zeer belastbaar en geleiden de console en bovenbalk met maximale maatvastheid en draagkracht.

  Hoofdspindel en aandrijvingen

• De hoofdspindeltransmissie is geïntegreerd in de bovenbalk voor een efficiënte krachtoverbrenging en een stille, trillingsarme werking.

• De robuuste tweetraps tandwielkast met geharde en geslepen tandwielen biedt een breed, traploos toerentalbereik, hoge belastbaarheid en rustige loop.

• De verticale freeskop kan naar beide zijden worden gezwenkt en de pinole kan handmatig worden verplaatst.

• De verticale freeskop kan in enkele eenvoudige stappen worden gedemonteerd, waardoor de horizontale spindelhouder toegankelijk wordt.

• Voor bewerkingen met lange freesassen kan standaard een tegenhouder worden gemonteerd.

  Voeding

• Krachtige servomotoren maken traploos instelbare voedingssnelheden en ijlgang in alle assen mogelijk.

• Voorgespannen kogelomloopspindels in alle assen garanderen een nauwkeurige, soepele en slijtagearme positionering zonder speling en met een lange levensduur.

  Uitrusting

• De machines worden standaard geleverd met een uitgebreide accessoireset, zoals een krachtig koelsysteem, LED-werkverlichting en een compleet een uitgebreide gereedschapsset met lange opnameassen en spantangen.

  Servomill - highlights

• Elektronica ontwikkeld en gebouwd in Duitsland.

• Positioneerbesturing voor het afleggen van vooraf geselecteerde trajecten op alle assen.

• Voorgespannen kogelomloopspindels zonder speling.

• Servomotoren op alle assen, traploos instelbare voeding, ijlgang en toerentalregeling.

• Elektronische spindelbelastingsindicator.

• Elektronische handwielen op alle assen.

• X-, Y- en Z-asbeweging via joysticktechnologie.

• Geïntegreerde positie-indicator met nauwkeurige glazen meetschaal.

• Voeding kan worden gesynchroniseerd met het spiltoerental.

• Krachtige servomotoren maken traploze voedingssnelheden en ijlgangen op alle assen mogelijk.

  Positie-indicator X.pos 3.2

• De nieuwe generatie displays is krachtiger, robuuster en betrouwbaarder.

• Raadpleeg voor aanvullende informatie de handleidingen die bij de standaarduitrusting worden meegeleverd.

  Voordelen

• Eenvoudig in gebruik: intuïtieve bediening, overzichtelijke plaatsing van de bedieningselementen en efficiënte werking.

• Automatische voeding op alle assen en traploos instelbare ijlgang met snelheden tot 5000 mm/min.

• Eindaanslagen op elke as met één druk op de knop instellen - per as kunnen 3 aanslagposities worden opgeslagen.

• Nauwkeuriger: bediening via elektronische handwielen; de assen worden aangedreven door hoogwaardige servoaandrijvingen die uw handbewegingen vertalen met de precisie en dynamiek van moderne CNC-machines.

• Betrouwbaarder: aandrijvingen, spindels en meetsystemen zijn volledig ingesloten of in beschermende behuizingen gemonteerd en vrijwel onderhoudsvrij.

• Meer capaciteit: deze machine gebruikt uitsluitend hoogwaardige aandrijfcomponenten die zijn ontworpen voor continu bedrijf.

• Onderhoudsvrij: voor de volledige voedingsaandrijving is geen regelmatig onderhoud nodig.

  Geavanceerde voedingsaandrijvingstechnologie

• De assen worden bewogen door hoogwaardige servoaandrijvingen die uw handwielbewegingen uitvoeren met de precisie en dynamiek van moderne CNC-machines.

• Betrouwbare, onderhoudsvrije high-volume technologie.

• Hoge ijlgangsnelheid vermindert niet-productieve tijden.

  Kogelomloopspindels in alle assen

•  Aanzienlijk minder fouten door speling, wat resulteert in een duidelijk hogere precisie.

• Aanzienlijk verminderde wrijving, geen stick-slip-effect, lagere warmteontwikkeling en minimale slijtage.

  Elektronische handwielen

• Microbesturing via elektronische handwielen met dezelfde bediening en positionering als bij een conventionele machine, maar soepeler en nauwkeuriger.

  Joystickbediening

• Maximaal bedieningscomfort voor asbewegingen.

• Eenvoudige bediening tijdens opeenvolgende bewerkingen.

  Elektronische eindaanslagen

• Stel met één druk op de knop 2 eindaanslagen op 3 posities per as in; deze knoppen zijn rond de voedingsschakelaar gegroepeerd voor intuïtieve bediening.

• Dit zorgt voor een hoge herhaalnauwkeurigheid bij coördinaten boren of het frezen van kamers, en er kunnen aanzienlijk meer posities worden ingesteld dan op conventionele machines.

  Elektronische spindelbelastingsweergave

• Ondersteunt de operator bij het zo efficiënt mogelijk benutten van de machine- en gereedschapscapaciteit.

• Betrouwbare indicator helpt schade door overbelasting te voorkomen.

  Standaarduitrusting

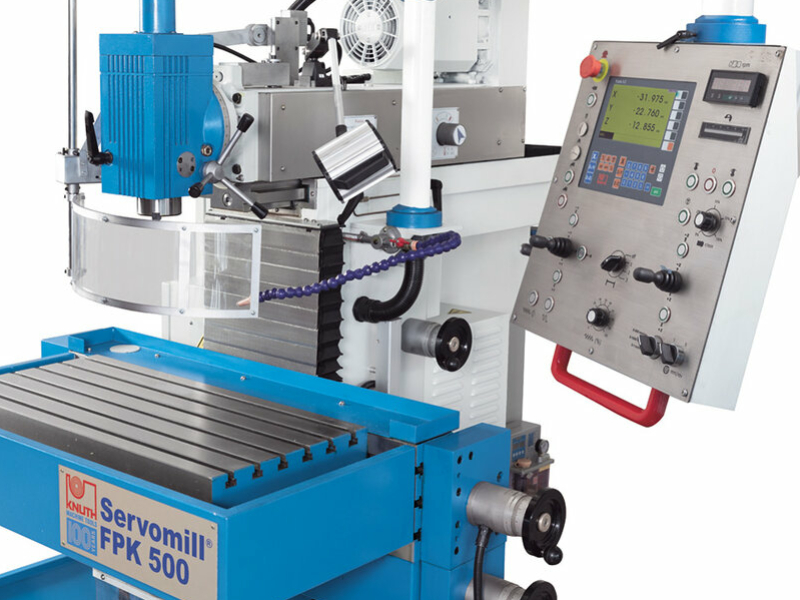

• Bedieningspaneel met X.Pos 3.2 en uitgebreide functies

• Kogelomloopspindelaandrijvingen en directe servoaandrijvingen in alle assen

•  Automatische voeding met elektrische eindschakelaars in alle assen

• Elektronische handwielen

• Freesaccessoires

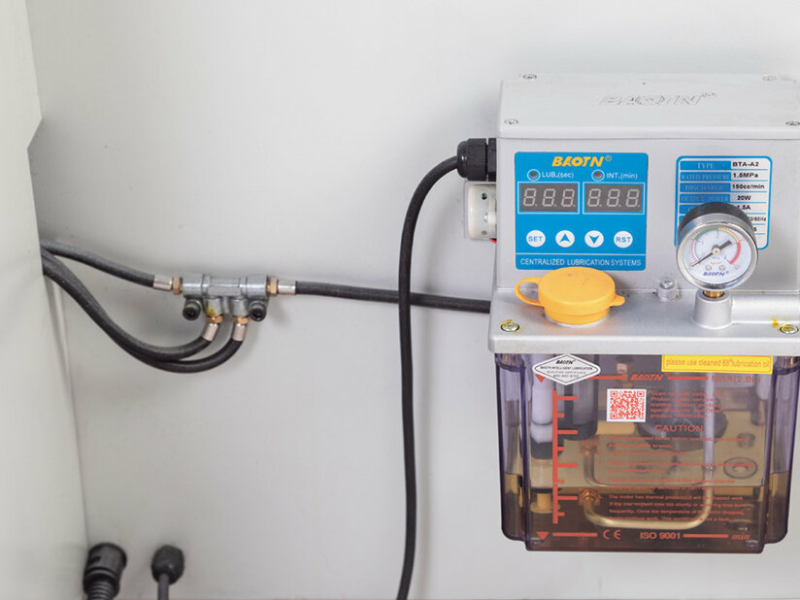

• Automatische centrale smering

• Warmtewisselaar voor elektrische schakelkast

• Beschermkap

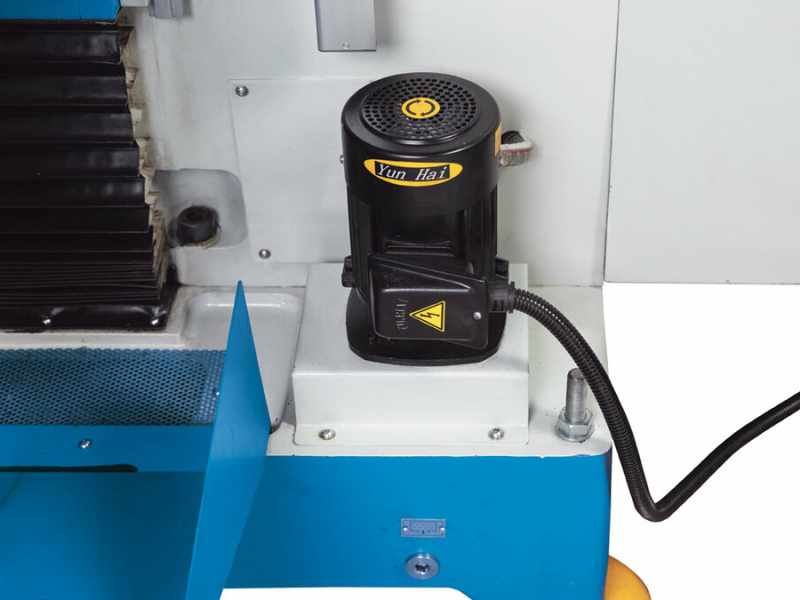

• Koelsysteem

• LED-werkverlichting

• Gebruikershandleiding
