Als onderdeel van de Knuth ACE-laser machines, zijn deze modellen geoptimaliseerd voor een uiterst efficiënt snijproces. Dankzij hoogwaardige componenten en krachtige softwareopties beschikt u over alle benodigde tools en functies om uw ontwerpen in productiecentra te wijzigen. Daarnaast maakt het compacte ontwerp deze serie ook geschikt voor kleinere werkplaatsen, die eveneens profiteren van de geringe benodigde vloeroppervlakte.

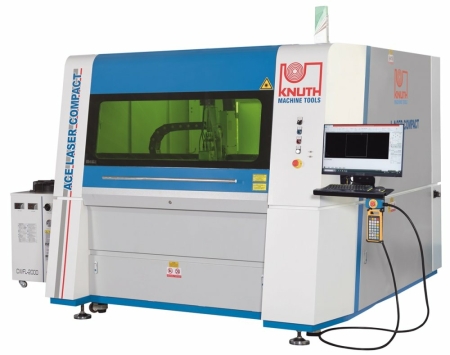

ACE Laser Compact 1313 2.0
€ 50.085,-
ACE Laser Compact 1313 2.0
- Compact ontwerp
- Krachtige ingebouwde nesting- en snijsoftware van Cypcut
- Energiezuinige lasers van Raycus
- Hoogwaardige snijkop met automatische focus
Product details
Machineframe en aandrijving
Het machineframe bestaat uit een stijve gelaste staalconstructie, waardoor materiaalspanningen als gevolg van de productie worden geëlimineerd.
De portaalbrug is uitgevoerd als een aluminium spuitgietconstructie met een laag gewicht en hoge stijfheid, en is aan beide zijden voorzien van servo-aandrijvingen voor uitstekende dynamische eigenschappen.
De lineaire geleidingen op alle assen vereisen minimaal onderhoud en zijn ontworpen voor langdurige precisie en hoge snijsnelheden.
Hoogwaardige voorgespannen kogelomloopspindels op alle assen zorgen voor een bovengemiddelde positioneringsnauwkeurigheid.

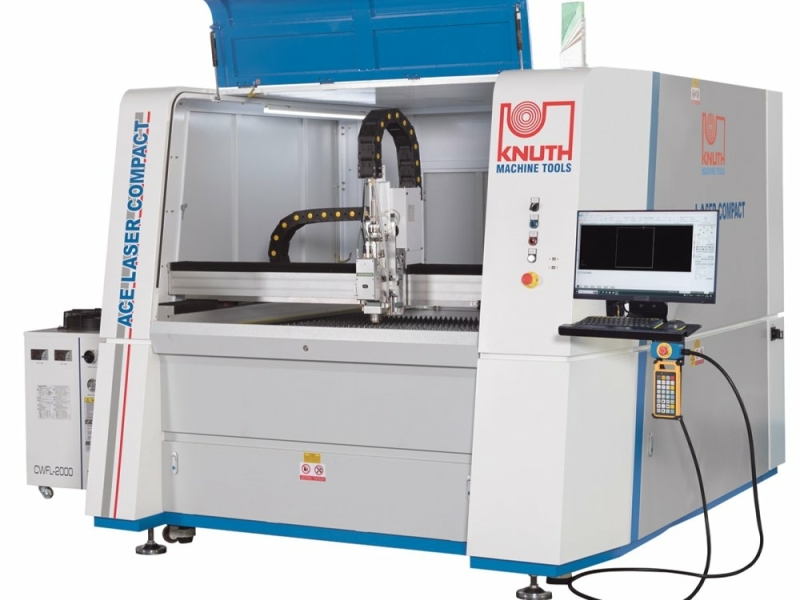

Het snijsysteem is volledig omsloten om de operator en de omgeving te beschermen.
Een veiligheidsglasvenster in de deur maakt directe bewaking van het snijproces mogelijk. Besturing

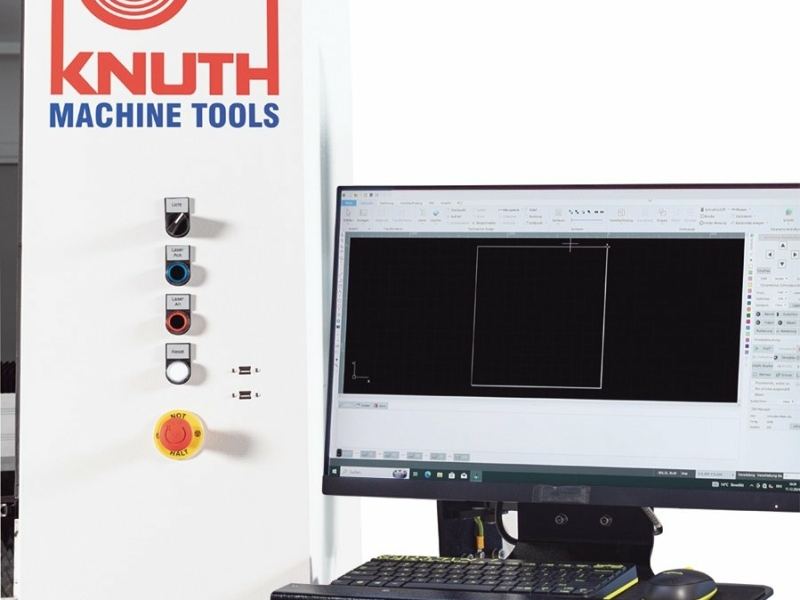

De krachtige pc-gebaseerde besturing is eenvoudig te bedienen via een toepassingsspecifieke gebruikersinterface.
Een technologiedatabase bevat snijparameters en vooraf ingestelde cycli voor diverse metalen.
De efficiënte verwerking van alle snijopdrachten wordt verder ondersteund door gebruiksvriendelijke software voor de selectie van procesparameters.
Magneetventielen en proportionele ventielen regelen tijdens het snijproces de gasdrukken die in de besturing zijn ingesteld.
Nestingsoftware
De Cypcut-software biedt alle functies die nodig zijn voor de bewerking van snijcontouren en geeft de actuele bedrijfsstatus weer.
Automatisch nesten bespaart veel tijd, maakt klantspecifieke aanpassingen mogelijk en zorgt voor minimale materiaalverspilling.
De software bevat vooraf gedefinieerde nestingpatronen die een breed scala aan praktische toepassingen afdekken.

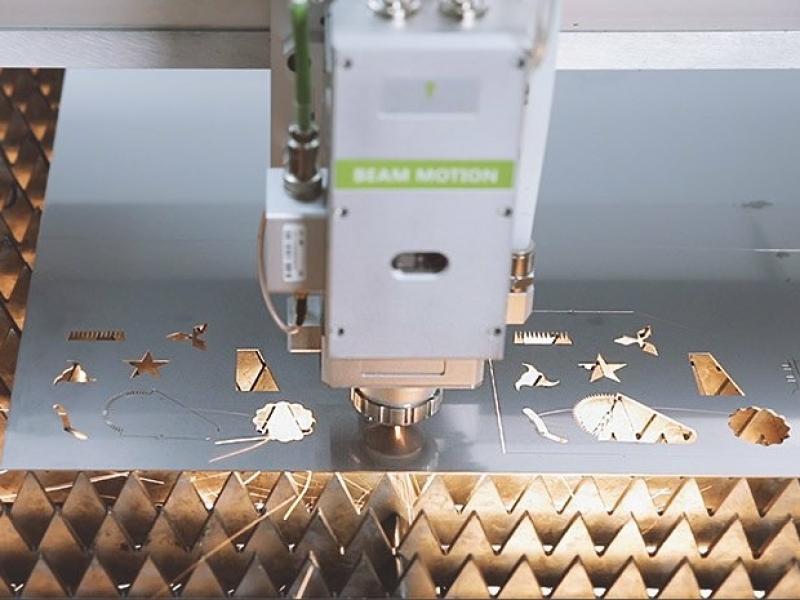

Snijkop
De beproefde RayTools-snijkop beschikt over een geïntegreerde botsbeveiliging, automatische focuspositionering en hoogteregeling.
De focuslenzen kunnen de positie automatisch wijzigen binnen een bereik van 25 mm (+10 ~ -10 mm), met een instelnauwkeurigheid van 0,05 mm.
De focus van de laserstraal past zich tijdens de programma-uitvoering continu aan op basis van de materiaalcondities.
De ladevormige lenshouder maakt een snelle en eenvoudige vervanging van beschermlenzen mogelijk.
Laserbronnen
De ACE Laser Compact R-modellen zijn uitgerust met krachtige Raycus-laserbronnen.
Raycus-laserbronnen staan bekend om hun hoge betrouwbaarheid, elektro-optische omzettingsefficiëntie bij hoge energiedichtheid en breed modulatiefrequentiebereik.
De onderhoudsarme straalgeleiding wordt verzorgd door een flexibele glasvezelkabel en garandeert een lange standtijd.
Technische specificaties

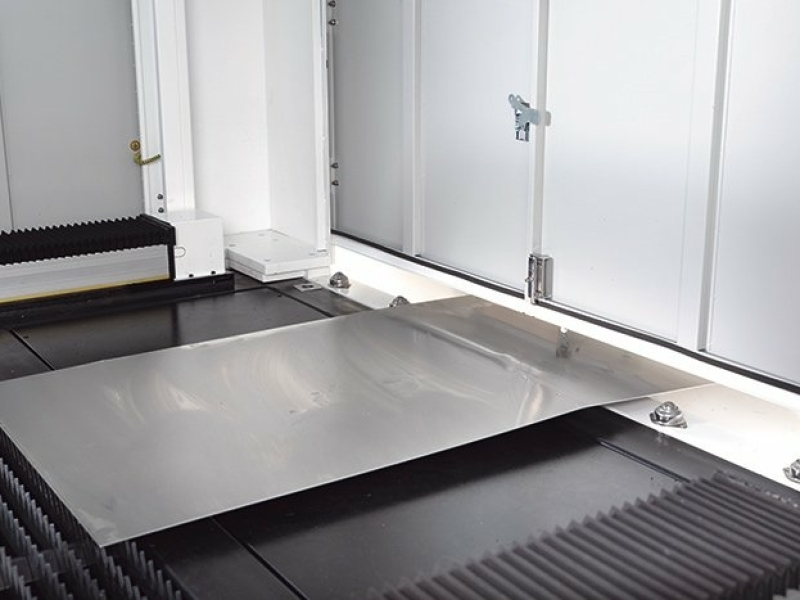

| Werkbereik | |
| Tafelafmeting (lengte x breedte) | 1300 x 1300 mm |
| Maximaal werkstukgewicht | 250 kg |
| Asversnelling X- / Y-as | 5 m/s² |
| Verplaatsingen | |
| Verplaatsing X-as | 1320 mm |
| Verplaatsing Y-as | 1320 mm |
| Verplaatsing Z-as | 80 mm |
| Snelgang | |
| Snelgang | 40 m/min |
| Nauwkeurigheden | |
| Positioneringsnauwkeurigheid X- / Y-as | ± 0,03 mm |
| Herhaalnauwkeurigheid X- / Y-as | ± 0,02 mm |
| Laser | |
| Fiberlaser | 2000 W |
| Laserbron | Raycus |
| Golflengte | 1,08 ± 10% µm |
| Opgenomen vermogen | 7 kW |
| Snijcapaciteit in constructiestaal | 16 mm |
| Snijcapaciteit in roestvast staal | 6 mm |
| Snijcapaciteit in aluminium | 5 mm |
| Afmetingen en gewichten | |
| Totale afmetingen (l x b x h) | 2,52 x 2,17 x 1,88 m |
| Gewicht | 2040 kg |
| Werkbereik | |
| Tafelafmeting (lengte x breedte) | 1300 x 1300 mm |
| Maximaal werkstukgewicht | 250 kg |
| Asversnelling X- / Y-as | 5 m/s² |
| Verplaatsingen | |
| Verplaatsing X-as | 1320 mm |
| Verplaatsing Y-as | 1320 mm |
| Verplaatsing Z-as | 80 mm |
| Snelgang | |
| Snelgang | 40 m/min |
| Nauwkeurigheden | |
| Positioneringsnauwkeurigheid X- / Y-as | ± 0,03 mm |
| Herhaalnauwkeurigheid X- / Y-as | ± 0,02 mm |
| Laser | |
| Fiberlaser | 2000 W |
| Laserbron | Raycus |
| Golflengte | 1,08 ± 10% µm |
| Opgenomen vermogen | 7 kW |
| Snijcapaciteit in constructiestaal | 16 mm |
| Snijcapaciteit in roestvast staal | 6 mm |
| Snijcapaciteit in aluminium | 5 mm |
| Afmetingen en gewichten | |
| Totale afmetingen (l x b x h) | 2,52 x 2,17 x 1,88 m |
| Gewicht | 2040 kg |
ACE Laser Compact 1313 2.0
ACE Laser Compact 1313 2.0
De compacte Knuth ACE-lasermachines combineren efficiënt snijden met hoogwaardige componenten en krachtige software. Ideaal voor productiecentra én kleinere werkplaatsen dankzij de hoge prestaties en geringe vloeroppervlakte.
